VALV CHECK AF BRID A216 300L 4 WALWORTH

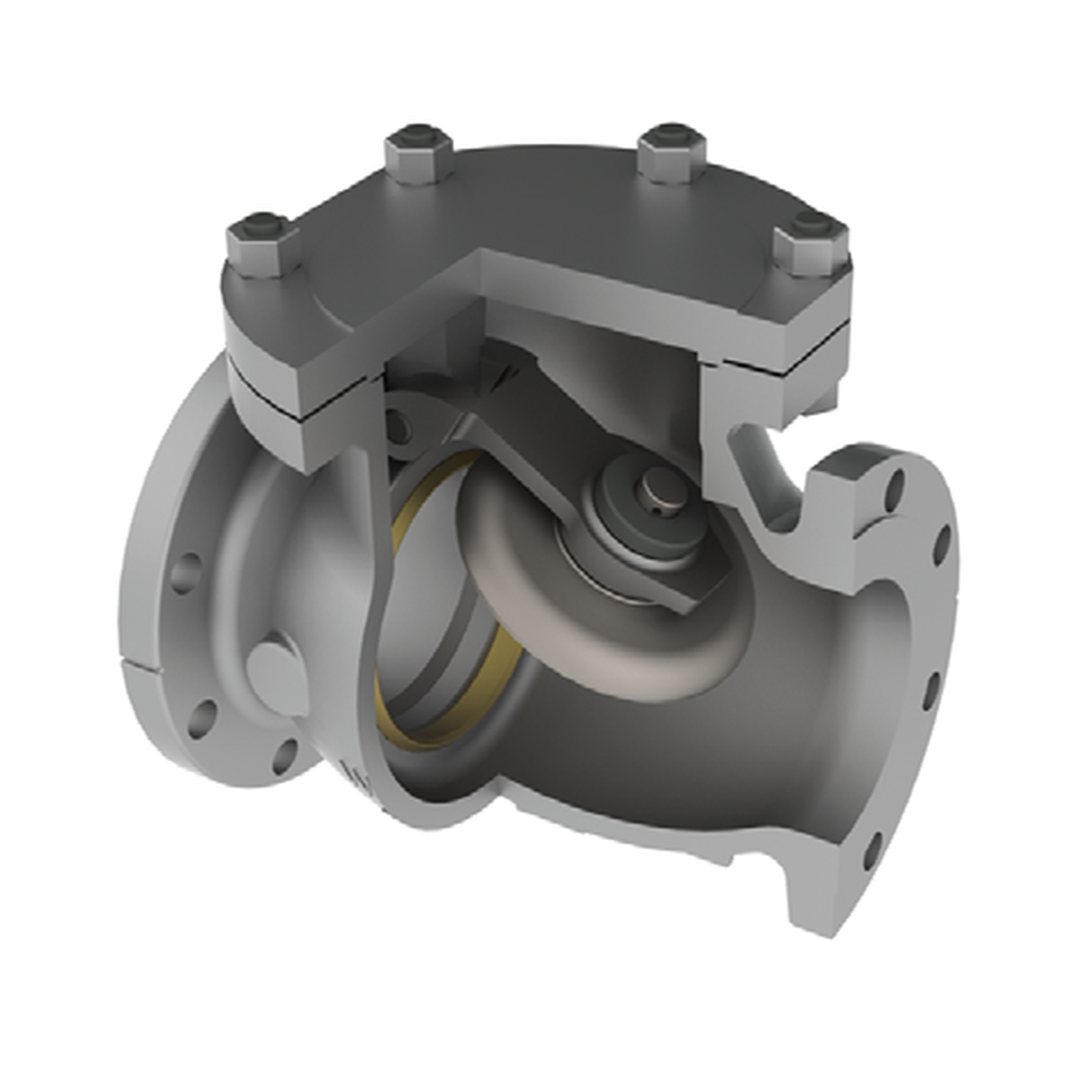

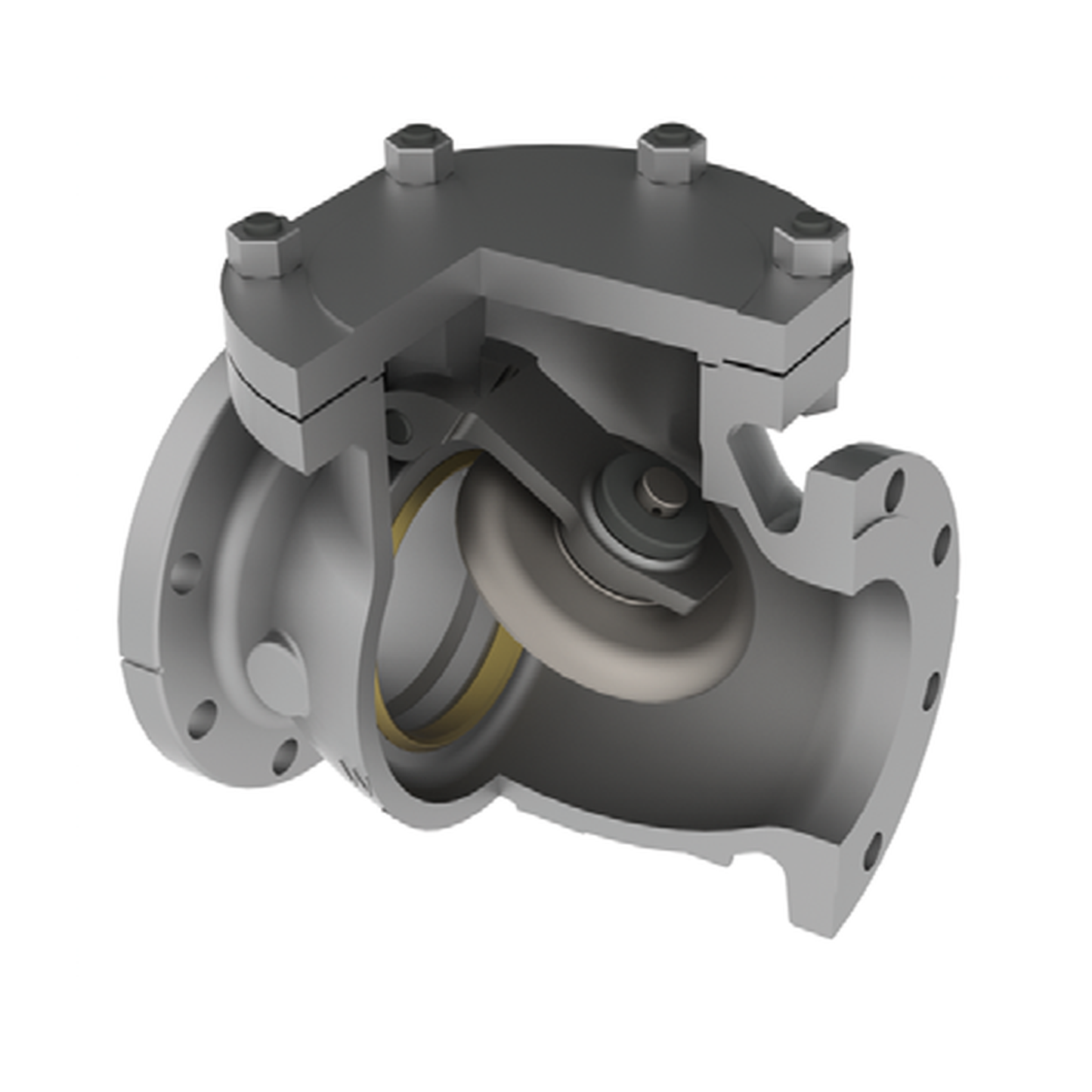

Válvula de retención (check) Walworth® de acero fundido con tapa bridada, disco tipo columpio, clase 300, en diámetro nominal de 100 mm (4"). Cuerpo en ASTM A216 Gr WCB para servicio en refinería, petroquímica, generación de energía y proceso en general.

Impide el retorno del fluido en la línea. El disco tipo columpio abre por el propio flujo y cierra por gravedad y contrapresión, con asiento reforzado con Stellite 6 para mayor resistencia al desgaste.

Especificaciones

• Diámetro nominal: 100 mm (4")
• Clase: 300
• Diseño: API-6D / ISO 14313 (API-594 disponible bajo pedido)
• Tipo: disco tipo columpio, tapa bridada
• Extremos: bridados, bridas según ASME B16.5
• Cara a cara: 356 mm, según ASME B16.10
• Altura: 221 mm · Diámetro de brida: 254 mm
• Peso aproximado: 63 kg

Materiales

• Cuerpo y tapa: ASTM A216 Gr WCB
• Disco: ASTM A216 Gr WCB + 13% Cr
• Asiento: ASTM A515 Gr 70 + Stellite 6
• Horquilla: ASTM A216 Gr WCB
• Flecha: ASTM A276 tipo 410
• Junta: espiral de acero inoxidable 304 con grafito
• Espárragos y tuercas: ASTM A193 Gr B7 / ASTM A194 Gr 2H

Disponibles bajo pedido extremos con junta tipo anillo (RTJ) y extremos soldables (WE) según ASME B16.25.

Especificaciones y dimensiones según catálogo Walworth® Válvula de Bonete Bridado Fundido, edición 2021 V1.2, figura 5344RF. Pesos aproximados; las configuraciones físicas pueden variar de acuerdo con los estándares del fabricante.
