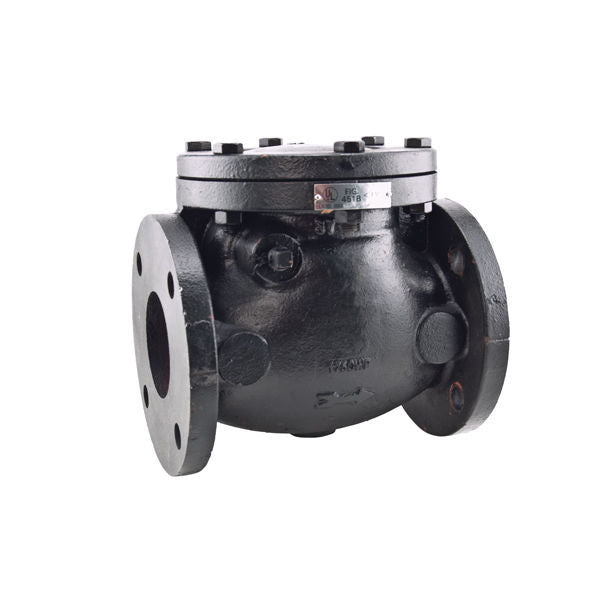

VALV CHECK B 928F 125L 150MM WALWORTH

Válvula de retención (check) Walworth® figura W928F de hierro fundido con disco tipo columpio, clase 125, en diámetro nominal de 150 mm (6"). Impide el retorno del fluido en la línea; se emplea en servicio WOG y en sistemas de bombeo para agua.

La conexión del retenedor con el disco permite que el disco se desplace de forma independiente al retenedor, lo que asegura el alineamiento con el asiento en la posición de cierre.

Especificaciones

• Figura: W928F
• Diámetro nominal: 150 mm (6")
• Clase: 125
• Diseño: MSS SP-71, disco tipo columpio, diseño atornillado
• Extremos: bridados de cara plana (FF), barrenado ASME B16.1
• Cara a cara: 355.6 mm, según ASME B16.10
• Altura: 279 mm
• Presión de trabajo: 125 psi (8.6 bar) en vapor saturado a 353 °F (178 °C) · 200 psi (13.8 bar) en agua fría de -20 °F (-29 °C) a 150 °F (66 °C)
• Peso aproximado: 72 kg
• Coeficiente de flujo (Cv): 756

Materiales

• Cuerpo, tapa y disco: hierro fundido ASTM A126 clase B
• Asientos de anillo y disco: bronce ASTM B62 grado C83600
• Flecha: ASTM A182 Gr F304
• Junta: grafito
• Tornillos: ASTM A307 clase B

Pruebas de acuerdo con API-598. Recomendada para servicio de vapor, agua, aire, aceite y gas no corrosivo. Bajo pedido: versión con palanca y contrapeso (W928F LCW), by-pass, drenes y conexiones especiales.

Especificaciones y dimensiones según catálogo Walworth® Válvula de Hierro Fundido, edición 2021 V1.2. Pesos aproximados; las configuraciones físicas pueden variar de acuerdo con los estándares del fabricante.
