VALV COMP ASTM BRID A216 5206F 4 WALWOR

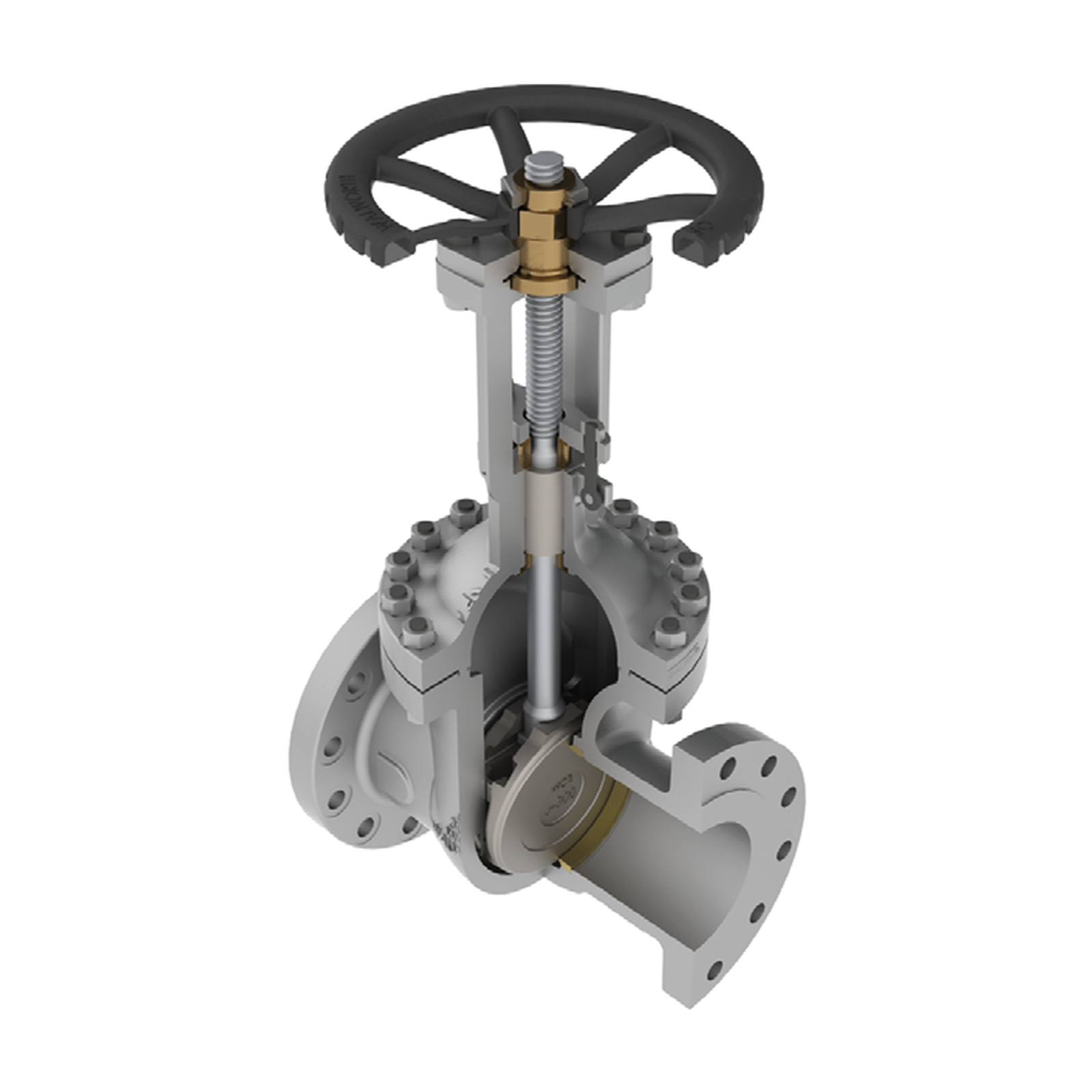

Válvula de compuerta Walworth® figura 5206F de acero fundido con bonete bridado, clase 300, tipo OS&Y con yugo, volante fijo y vástago ascendente, en diámetro nominal de 100 mm (4"). Cuerpo en ASTM A216 Gr WCB para servicio en refinería, petroquímica, generación de energía y proceso en general.

El diseño OS&Y mantiene la cuerda del vástago fuera del fluido y permite identificar la posición de la válvula a simple vista. En diámetros de 2" a 4" se suministra con compuerta sólida o flexible.

Especificaciones

• Figura: 5206F (5206RF, extremos bridados cara realzada o cara plana)
• Diámetro nominal: 100 mm (4")
• Clase: 300
• Diseño: API-600 / ISO 10434
• Tipo: OS&Y con yugo, volante fijo, vástago ascendente
• Compuerta: sólida o flexible
• Extremos: bridados, bridas según ASME B16.5
• Cara a cara: 305 mm, según ASME B16.10
• Diámetro del volante: 254 mm
• Peso aproximado: 70 kg

Materiales

• Cuerpo y yugo/bonete: ASTM A216 Gr WCB
• Compuerta: ASTM A216 Gr WCB + 13% Cr
• Asiento: ASTM A515 Gr 70
• Vástago: ASTM A276 tipo 410
• Tuerca de vástago: UNS C95600 o Ni-Resist
• Brida prensaempaques: ASTM A515 Gr 70

Disponibles bajo pedido extremos con junta tipo anillo (5206RTJ) y extremos soldables (5206WE) según ASME B16.25, así como operación con caja de engranes.

Especificaciones y dimensiones según catálogo Walworth® Válvula de Bonete Bridado Fundido, edición 2021 V1.2. Pesos aproximados; las configuraciones físicas pueden variar de acuerdo con los estándares del fabricante.
