VALV COMP B 719F 125L 150MM WALWORTH

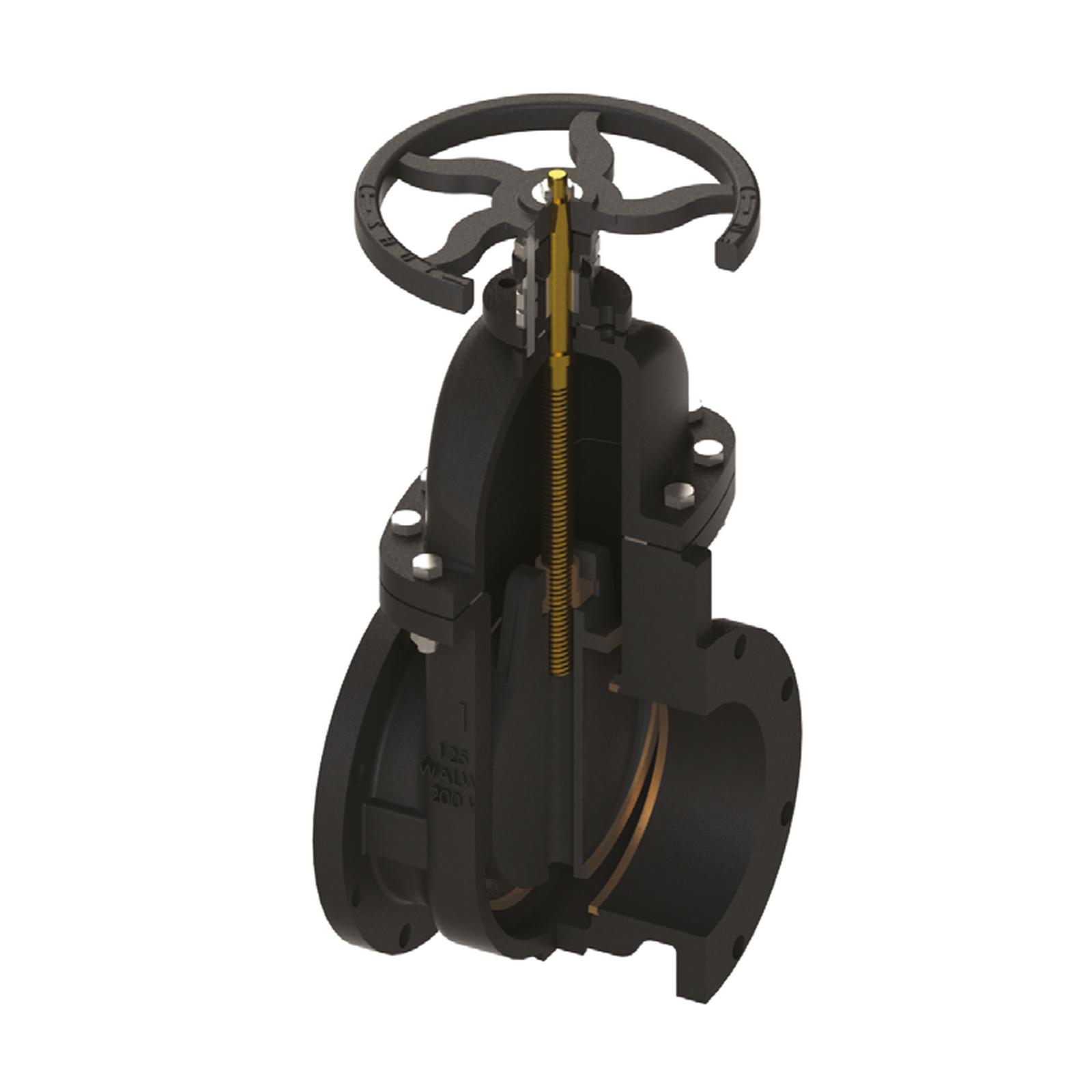

Válvula de compuerta Walworth® figura W719F de hierro fundido con vástago fijo, clase 125, en diámetro nominal de 150 mm (6"). Se usa para interrumpir o cortar el flujo en líneas de agua, aceite, aire, gas y vapor, así como en sistemas de bombeo.

La configuración de vástago fijo se emplea cuando no hay espacio suficiente arriba de la válvula para que el vástago ascienda: el vástago va acoplado con rosca dentro de la cuña, y es la cuña la que se desplaza. Bajo condiciones normales de operación la válvula debe permanecer totalmente abierta o totalmente cerrada; no es una válvula de control de flujo. Su instalación no depende de la dirección del flujo.

Especificaciones

• Figura: W719F
• Diámetro nominal: 150 mm (6")
• Clase: 125
• Diseño: MSS SP-70 tipo 1, cuña sólida de una pieza con guías en el disco
• Extremos: bridados de cara plana (FF), barrenado ASME B16.1
• Cara a cara: 266.7 mm, según ASME B16.10
• Diámetro del volante: 279.4 mm
• Operación: volante, vástago fijo con rosca trapezoidal
• Presión de trabajo: 125 psi (8.6 bar) en vapor saturado a 353 °F (178 °C) · 200 psi (13.8 bar) en agua fría de -20 °F (-29 °C) a 150 °F (66 °C)
• Peso aproximado: 87 kg
• Coeficiente de flujo (Cv): 2438

Materiales

• Cuerpo, bonete y cuña: hierro fundido ASTM A126 clase B
• Asientos: bronce ASTM B62 grado C83600
• Vástago: latón ASTM B16
• Juntas y empaques: grafito

Recomendada para servicio de vapor, agua, aire, aceite y gas no corrosivo. Las válvulas de hierro son adecuadas para aceite, gas o fluidos que corroen el bronce, pero no el hierro o el acero. Bajo pedido: by-pass, drenes, extensiones de vástago, montajes para piso y operación con cadena o caja de engranes.

Especificaciones y dimensiones según catálogo Walworth® Válvula de Hierro Fundido, edición 2021 V1.2. Pesos aproximados; las configuraciones físicas pueden variar de acuerdo con los estándares del fabricante.
