VALV COMP B 726F 125L 50MM WALWORTH

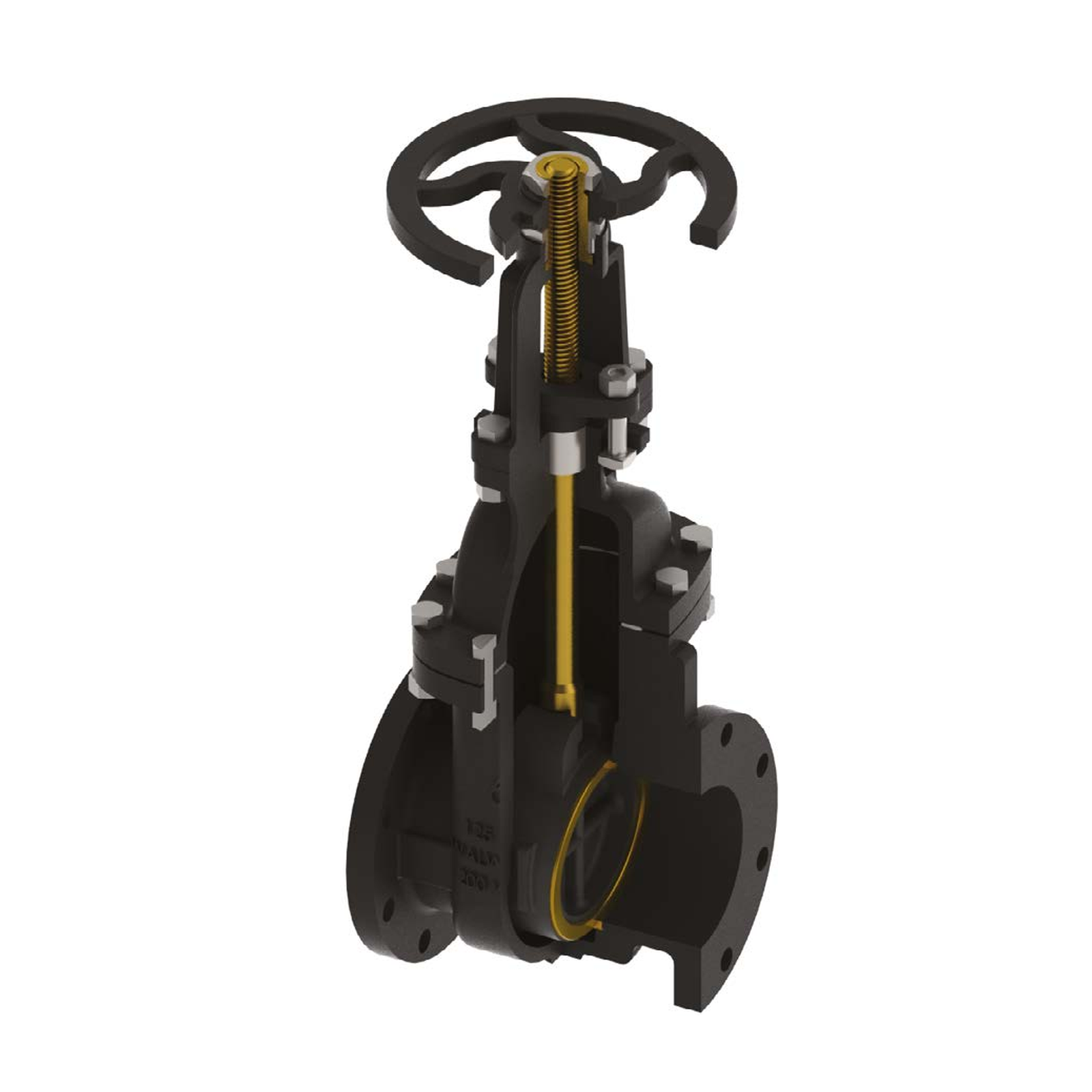

Válvula de compuerta Walworth® figura W726F de hierro fundido tipo OS&Y (vástago ascendente y cuerda exterior), clase 125, en diámetro nominal de 50 mm (2"). Se usa para interrumpir o cortar el flujo en líneas de agua, aceite, aire, gas y vapor, así como en sistemas de bombeo.

Al ser de vástago ascendente, la posición de la válvula se identifica a simple vista y la cuerda queda fuera del fluido, lo que reduce el desgaste. Bajo condiciones normales de operación la válvula debe permanecer totalmente abierta o totalmente cerrada; no es una válvula de control de flujo. Su instalación no depende de la dirección del flujo.

Especificaciones

• Figura: W726F
• Diámetro nominal: 50 mm (2")
• Clase: 125
• Diseño: MSS SP-70 tipo 1, cuña sólida de una pieza con guías en el disco
• Extremos: bridados de cara plana (FF), barrenado ASME B16.1
• Cara a cara: 177.8 mm, según ASME B16.10
• Diámetro del volante: 152 mm
• Operación: volante, vástago ascendente tipo OS&Y, tuerca de vástago reemplazable
• Presión de trabajo: 125 psi (8.6 bar) en vapor saturado a 353 °F (178 °C) · 200 psi (13.8 bar) en agua fría de -20 °F (-29 °C) a 150 °F (66 °C)
• Peso aproximado: 17 kg
• Coeficiente de flujo (Cv): 241

Materiales

• Cuerpo, bonete, cuña y yugo: hierro fundido ASTM A126 clase B
• Anillos de cuerpo y cuña: bronce ASTM B62 grado C83600
• Vástago: latón ASTM B16
• Tuerca de vástago: latón fundido (Mn-latón)
• Juntas y empaques: grafito

Recomendada para servicio de vapor, agua, aire, aceite y gas no corrosivo. El terminado de la superficie de cierre permite obtener bajas emisiones fugitivas. Bajo pedido: by-pass, drenes, extensiones de vástago, montajes para piso y operación con cadena o caja de engranes.

Especificaciones y dimensiones según catálogo Walworth® Válvula de Hierro Fundido, edición 2021 V1.2. Pesos aproximados; las configuraciones físicas pueden variar de acuerdo con los estándares del fabricante.
