VALV. COMP. BRID.V/S WALWORTH 75MM

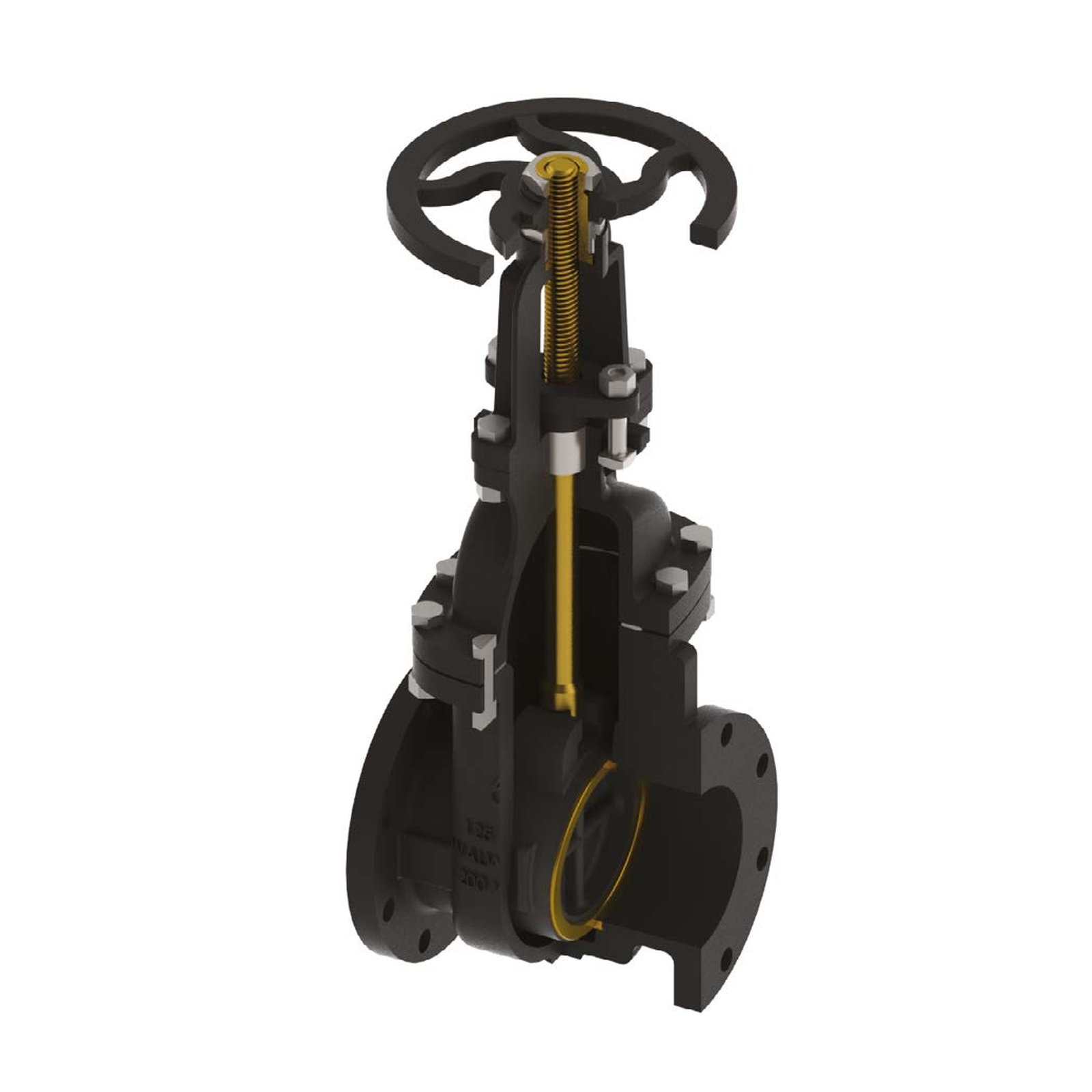

Válvula de compuerta Walworth® de hierro fundido, clase 125, extremos bridados, en diámetro nominal de 75 mm (3"). Se usa para interrumpir o cortar el flujo en líneas de agua, aceite, aire, gas y vapor, así como en sistemas de bombeo.

Bajo condiciones normales de operación la válvula debe permanecer totalmente abierta o totalmente cerrada; no es una válvula de control de flujo, ya que la velocidad alta a través de una válvula parcialmente abierta puede dañar la cuña y los asientos. Su instalación no depende de la dirección del flujo.

Especificaciones

• Diámetro nominal: 75 mm (3")
• Clase: 125
• Diseño: MSS SP-70 tipo 1, cuña sólida de una pieza con guías en el disco
• Extremos: bridados, barrenado ASME B16.1
• Cara a cara: según ASME B16.10
• Operación: volante
• Presión de trabajo: 125 psi (8.6 bar) en vapor saturado a 353 °F (178 °C) · 200 psi (13.8 bar) en agua fría de -20 °F (-29 °C) a 150 °F (66 °C)
• Coeficiente de flujo (Cv): 556

Materiales

• Cuerpo, bonete y cuña: hierro fundido ASTM A126 clase B
• Asientos: bronce ASTM B62 grado C83600
• Vástago: latón ASTM B16
• Juntas y empaques: grafito

Recomendada para servicio de vapor, agua, aire, aceite y gas no corrosivo. Bajo pedido: by-pass, drenes, extensiones de vástago, montajes para piso y operación con cadena o caja de engranes.

Especificaciones según catálogo Walworth® Válvula de Hierro Fundido, edición 2021 V1.2. Consulte configuración de vástago y peso exacto antes de ordenar. Las configuraciones físicas pueden variar de acuerdo con los estándares del fabricante.
