VALV SEGURIDAD BCE ROSC F1541 1 WALWORT

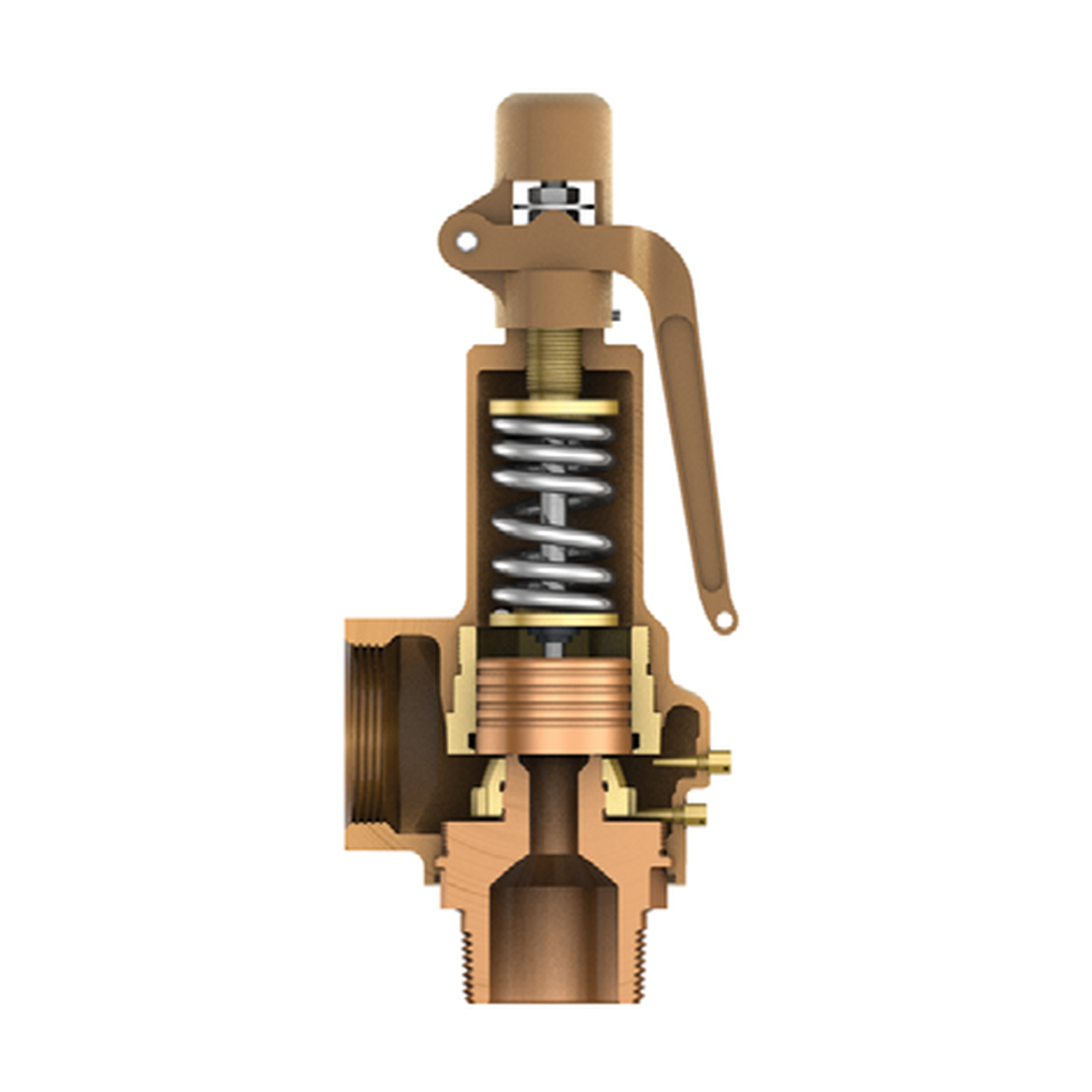

Válvula de seguridad Walworth® de bronce, modelo 2B10, con conexiones roscadas NPT y palanca de prueba, en medida de 1". Protege calderas, líneas y equipos contra sobrepresión en servicio de aire, vapor o gas.

A diferencia de la válvula de alivio, la válvula de seguridad abre de forma instantánea y total al alcanzar la presión de calibración. La descarga es lateral y puede dirigirse a línea de recuperación, a servicio o a la atmósfera.

Especificaciones

• Modelo: 2B10
• Medida: 1" · orificio designación E, área de descarga 0.196 in²
• Servicio: aire, vapor o gas
• Conexión de entrada: roscada NPT macho, ASME/B1.20.1
• Conexión de salida: roscada NPT hembra, ASME/B1.20.1
• Presión mínima de calibración: 0.35 kg/cm² (5 psig)
• Presión máxima de calibración en vapor: 17.58 kg/cm² (250 psig); para aire o gas se incrementa 3.52 kg/cm² (50 psig)
• Temperatura máxima de operación: 208 °C (406 °F)
• Capacidad de descarga de referencia: 431 pcm de aire a 100 psig (ASME B&PVC Sección VIII, 10% de sobrepresión)

Materiales

• Base y disco: latón naval
• Aguja: acero al carbón
• Bonete, palanca y casquillo: fundición de bronce
• Anillos de ajuste superior e inferior: latón forjado
• Pernos de ajuste y tornillo de compresión: latón

Disponible bajo pedido el modelo 2B10-3 con interiores en acero inoxidable 304/316 y presión máxima de calibración de 21.10 kg/cm² (300 psig) en vapor. Indique la presión de calibración requerida al ordenar.

Especificaciones según catálogo Walworth® Válvula de Seguridad y Alivio de Bronce, edición 2021 V1.2. Las configuraciones físicas pueden variar de acuerdo con los estándares del fabricante.
